89T系列 Low Cost环形电感器

功能&特点:

• 可以制成立式、卧式与KLIPMOUNT。

• 开关电源的平均滤波器。

• 具有通用用途和纹波滤波器的特点。

• 单层设计。

• 可以用作在EMI滤波差模电感。

• 通过UL 60950-1安规认证。

---

Electrical Specifications@25°C; Operating Temperature -30°C to +130°C

Reference Operating Values
Low profile Part Number	Vertical Part Number	Inductance Typical (μH)	Idc amps	ETop (v-μsec)	Energy Storage (μ j)
89T-500WBNL	89T-500VBNL	50	2.6	50	169
89T-101WCNL	89T-101VCNL	100	2.6	90	338

Design Control Values
Low profile Part Number	Vertical Part Number	Inductance No dc±20% (μH)	20khz Test mv No dc	Dcr (Ω)Max	Coil Size Code	K.Mount Part Number	Lead Diameter (in)± .003
89T-500WBNL	89T-500VBNL	45.7	45	0.071	B	89T-500KM2	0.020
89T-101WCNL	89T-101VCNL	94.1	90	0.100	C	89T-101KM3	0.020

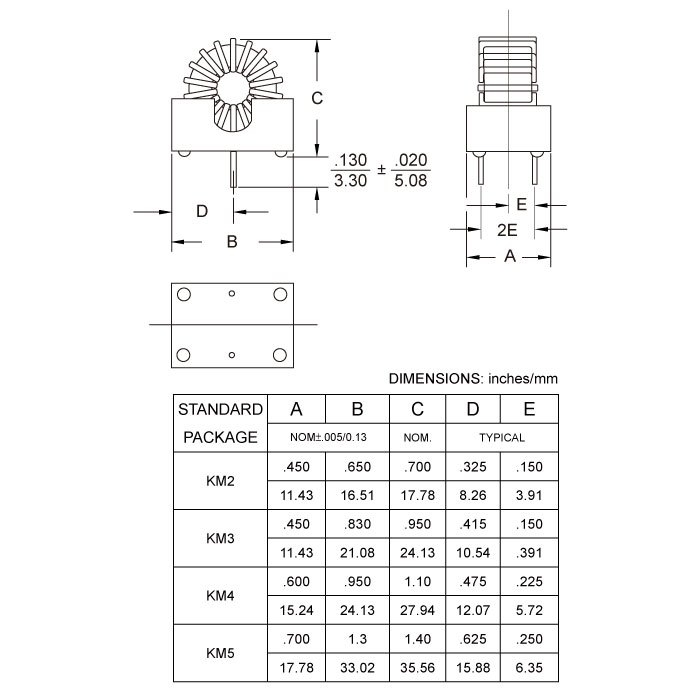

Dimension
