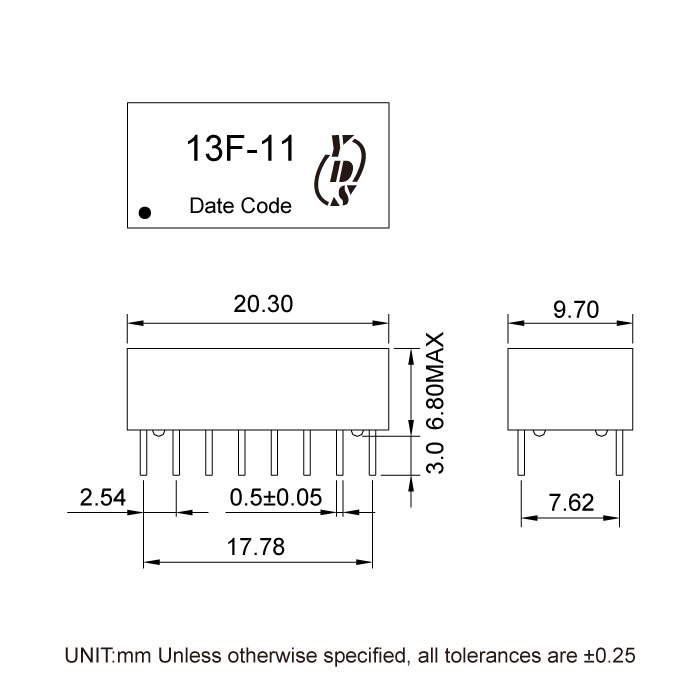

13F-1X 系列
YDS
符合IEEE 802.3和ANSI X3.263标准，包括350 μH最小OCL，8mA偏置电流。
储存温度范围：-25℃ to +105℃。
| Part Number | Turns Ratio (±5%) | Insertion Loss (dB MAX) | Return Loss (dB MIN @100Ω) | Crosstalk (dB TYP) | DCMR (dB MIN) | Hipot (Vrms) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Transmit | Receive | 0.3-10 0MHz | 30 MHz | 40 MHz | 50 MHz | 60 MHz | 80 MHz | 0.3-100 MHz | 0.3-100 MHz | ||
| 13F-11NL | 1CT:1 | 1CT:1CT | -1.15 | -16 | -14 | -13.5 | -13 | -12 | -35 | -30 | 1500 |
| 13F-12NL | 1CT:1CT | 1CT:1CT | -1.15 | -16 | -14 | -13.5 | -13 | -12 | -35 | -30 | 1500 |
| 13F-13NL | 1CT:1CT | 1CT:1CT | -1.0 | -16 | -13 | -13 | -13 | -10 | -38 | -30 | 1500 |
Files Download
13F-1X-Series.pdf
