EE55系列 逆变变压器

产品描述

• 逆变变压器是一种DC转AC的变压器。

• 用于太阳能、汽车供电系统、不间断电源等等。

• 推挽拓扑结构。

• 工作频率100KHZ，输入12VDC。

• 功率：1000W~1500W。

• 绝缘电压：2000Vrms。

• 可以根据客户要求订制。

其他说明

• 操作温度：-40℃ to +85℃。

• 储存温度：-40℃ to +85℃。

• 符合RoHS要求。

---

Electrical Specifications

Part Number	Turn Ratio Pri1:Sec: Pri2	L ① (uH±25%)	Input	LK ②max(uH)	Output Voltage
55EE-1111BNL	1:57.5:1	109	12VDC,100KHZ	0.15uH	400VAC,1000W
55EE-1112BNL	1:32:1	109	12VDC,100KHZ	0.20uH	220VAC,1500W

① L(NOM)=Nominal Inductance is for pri winding, measured at 1KHz,0.25Vrms
② Leakage inductance measured at 100KHz,0.1Vrms between Pri other pins shorted

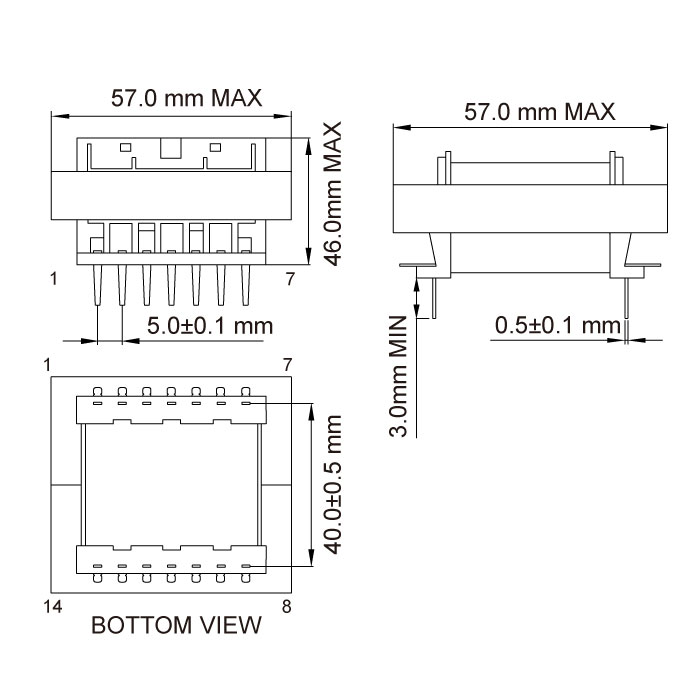

Dimension

 Files Download     EE55-Series.pdf
