6XF系列 2埠/4埠 10/100/1000 Base-T RJ45变压器模组

功能&特点

• RJ45 1xN，Tab朝下，8 pin和10 pin，内部带磁性。

• 1x2与1x4可选择，用于10 / 100 / 1000 Base-TX。

• 可选用带LED和不带LED。

• 适用于CAT 5 和 6 快速以太网电缆或更好的UTP。

• 内部磁性对HI-POT和功能进行100%电气测试。

• 350uH最小OCL，8mA偏置电流。

• 根据IEEE 802.3要求，最小为2250VDC隔离。

• 通过UL 60950-1 安规认证。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio (±5%)		TAB Option	LEDs	Insertion Loss (dB TYP)	Return Loss (dB TYP@100Ω ±15Ω)
	TX	RX		L/R	0.3-100 MHz	1-10 MHz	30 MHz	60-80 MHz
62F-1204GYD2NL	1CT: 1CT	1CT: 1CT	DOWN	G/Y	-1.2	-18	-16	-12
64F-1204GYD2NL	1CT: 1CT	1CT: 1CT	DOWN	G/Y	-1.2	-18	-16	-12

Part Number	Crosstalk (dB TYP)			Common Mode Rejection (dB TYP)		Hipot (VDC)
	1-10 MHz	30-60 MHz	60-100 MHz	1-50 MHz	50-130 MHz
62F-1204GYD2NL	-40	-35	-30	-30	-20	2250
64F-1204GYD2NL	-40	-35	-30	-30	-20	2250

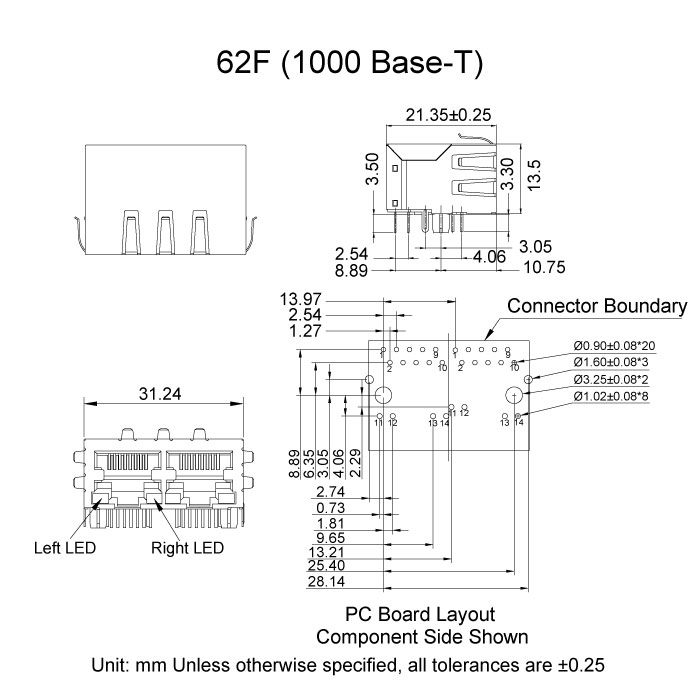

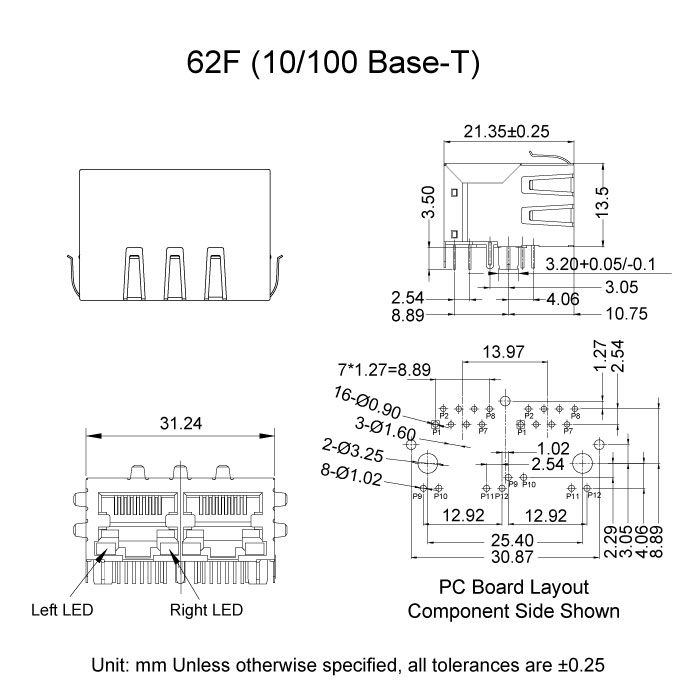

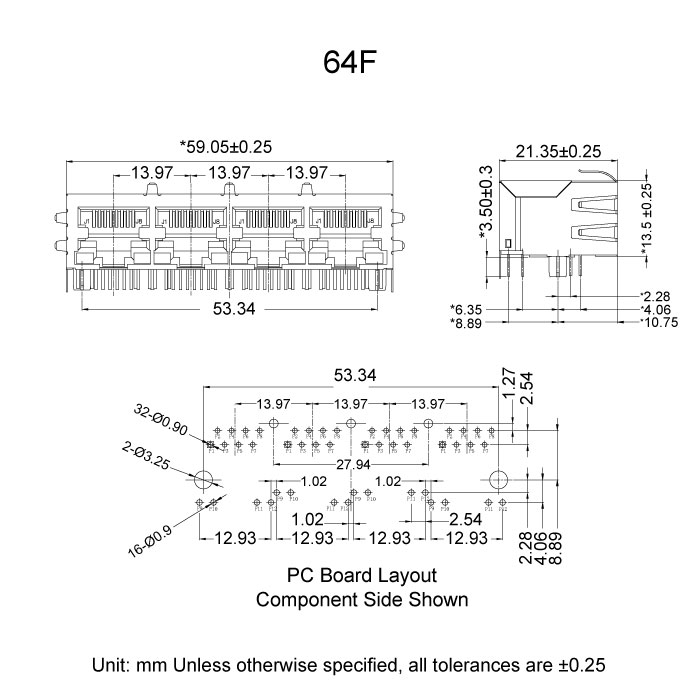

Dimension

 Files Download       6XF-Series.pdf

Certification
