13F-6X系列 单埠 10/100 Base-T RJ45变压器模组

功能&特点

• 磁性设计支援每种PHY。

• 符合或超过IEEE 802.3和ANSI X3.263标准。

• 350uH最小OCL，8mA 偏置电流。

• 根据IEEE 802.3要求，最小为2250VDC隔离。

• 设计用于通过UTP-5电缆进行100 base传输。

• 尺寸与RJ45模块插孔相同，可节省PCB板空间。

• 通过UL 60950-1 安规认证。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio ±5%		EMI Fingers	LED (L/R)	Insertion Loss (dB max)	Return Loss (dB min @100Ω ±15Ω)
	TX	RX			0.3-100 MHz	1-30 MHz	40 MHz	50 MHz	60-80 MHz
13F-64ND2NL	1CT: 1CT	1CT: 1CT	YES	N/A	-1	-18	-16	-12	-10
13F-64GYD2NL	1CT: 1CT	1CT: 1CT	YES	G/Y	-1	-18	-16	-12	-10
13F-64GYD2PLNW2NL	1CT: 1CT	1CT: 1CT	N/A	G/Y	-1	-18	-16	-12	-10

Part Number	Crosstalk (dB min)			Common Mode Rejection (dB min)			Hipot (VDC)
	30 MHz	60 MHz	100 MHz	30 MHz	60 MHz	100 MHz
13F-64ND2NL	-40	-35	-30	-30	-20	-20	2250
13F-64GYD2NL	-40	-35	-30	-30	-20	-20	2250
13F-64GYD2PLNW2NL	-40	-35	-30	-30	-20	-20	2250

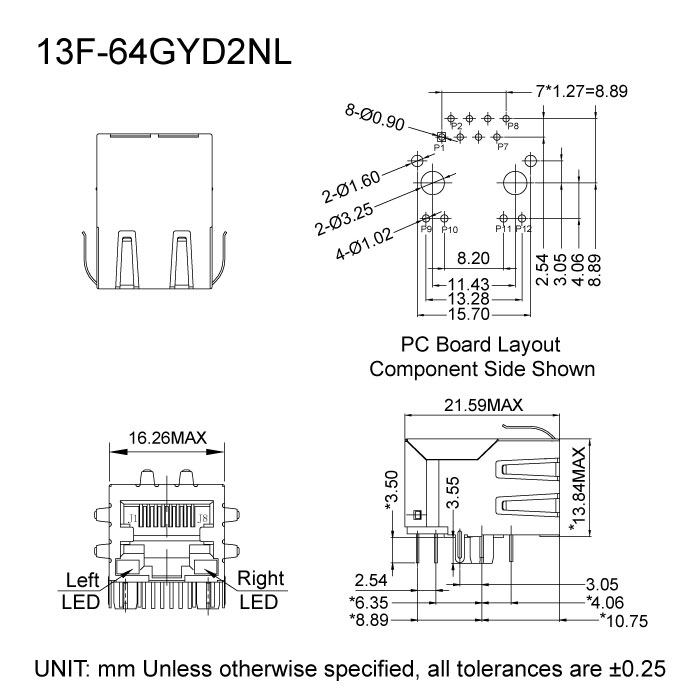

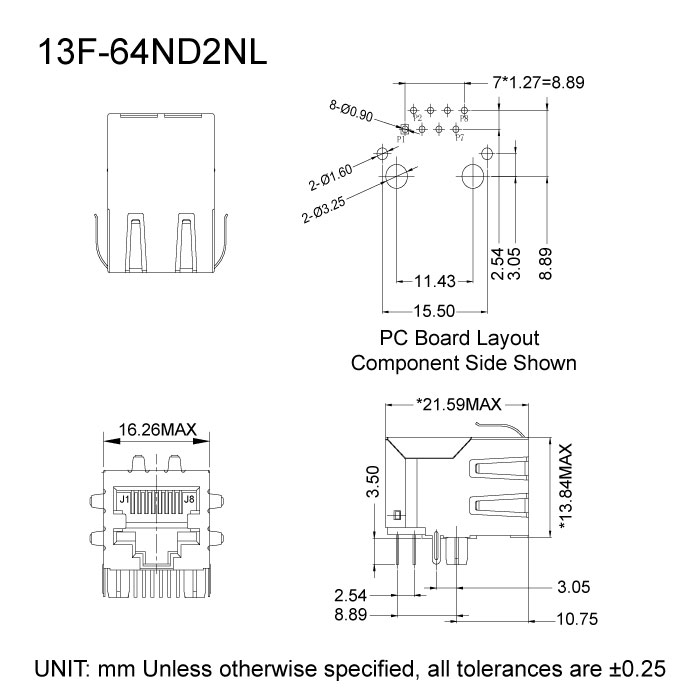

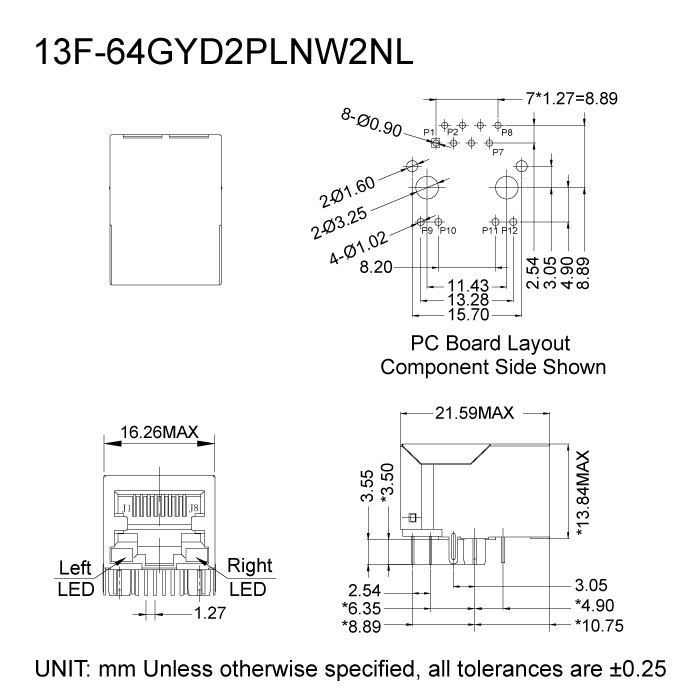

Dimension

 Files Download      13F-6X-Series.pdf

Certification
