47F 系列
YDS

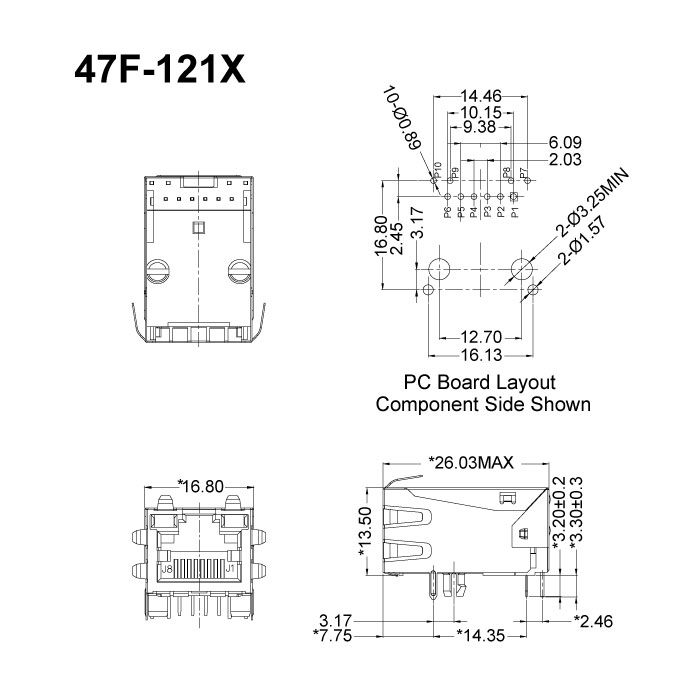

1X1 Tab-Up,长1",RJ45带内部磁性。
可提供10、8 或 6 pin 信号引脚版本。
可选用带LED和不带LED。
适用于CAT 5 和 6 快速以太网电缆或更好的UTP。
内部磁性对HI-POT和功能进行100%电气测试。
350uH最小OCL,8mA偏置电流。
通过UL 60950-1 安规认证。
Part Number | Turns Ratio | LEDs | Insertion Loss (dB TYP) | Return Loss (dB TYP @100Ω ± 15Ω) | ||||
---|---|---|---|---|---|---|---|---|
TX | RX | L/R | 1-65 MHz | 1-10 MHz | 10-30 MHz | 30-60 MHz | 60-80 MHz | |
47F-1205GYD2NL | 1CT: 1CT | 1CT: 1CT | G/Y | -1.0 | -20 | -16 | -12 | -10 |
47F-1302GYD2NL | 1CT: 1CT | 1CT: 1CT | G/Y | -1.1 | -20 | -15 | -14 | -12 |
Part Number | Cross Talk (dB TYP) | Common Mode Rejection (dB TYP) | Hipot (VDC) | |||
---|---|---|---|---|---|---|
1-30 MHz | 30-60 MHz | 60-100 MHz | 1-50 MHz | 50-150 MHz | @60Hz | |
47F-1205GYD2NL | -40 | -35 | -30 | -30 | -20 | 2250 |
47F-1302GYD2NL | -35 | -32 | -30 | -30 | -20 | 2250 |
Files Download 47F-Series.pdf
