56F(10G)系列 单埠 10G Base-T RJ45变压器模组

功能&特点

• 1X1 Tab朝上，长RJ45带内部磁性。

• 16 pin信号引脚版本可选用。

• 可选用带LED。

• 适用于CAT 5 和 6 快速以太网电缆或更好的UTP。

• 内部磁性对HI-POT和功能进行100%电气测试。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio (±3%)	LEDs	Insertion Loss (dB MAX)		Return Loss (dB MIN)				Crosstalk (dB TYP)		DCMR (dB TYP)		Hipot (Vrms)
		L/R	1-100 MHz	100-400 MHz	1-100 MHz	100-200 MHz	200-400 MHz	400-500 MHz	1-100 MHz	100-500 MHz	1-250 MHz	250-500 MHz	@60Hz
56F-1602DGD2NL	1CT: 1CT	G&Y/G	-2.0	-3.0	-13	-10	-7	-6	-28	-19	-30	-22	1500
56F-1604DGD2NL	1CT: 1CT	G&Y/G	-2.0	-3.0	-13	-10	-7	-6	-28	-19	-30	-22	1500

Electrical Specifications@25°C; Operating Temperature -40°C to 85°C

Part Number	Turns Ratio (±3%)	LEDs	Insertion Loss (dB MAX)	Return Loss (dB TYP)		Crosstalk (dB TYP)		CMR (dB TYP)		Hipot (Vrms)
		L/R	1-400 MHz	1-40 MHz	40-500 MHz	1-100 MHz	100-500 MHz	1-250 MHz	250-500 MHz	@60Hz
56F-1601DGDZ2NL	1CT: 1CT	G&Y/G	-2.0	-22	-17+18.27log(f/100MHz)	-30	-20	-30	-22	1500

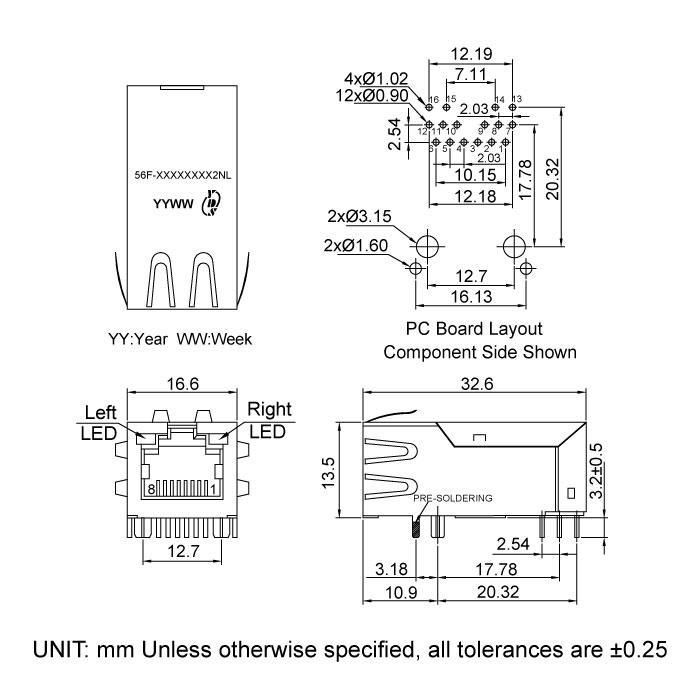

Dimension

 Files Download      56F-10G-Series.pdf

Certification
