25TB 系列
YDS
为满足或超过IEEE 802.3,10Base-T规格而设计。
提供共模扼流圈，用于EMI抑制。
通过UL 60950-1 安规认证。
表面贴装，IC等级，转注成型包装可承受235°C峰值温度分布。
| Part Number | Tums Ratio (±5%) (Pri:Sec) | Pri OCL (μH TYP) | Pri LL (μH Max) | Common Mode Choke | CWW (pF Max) | Pri DCR (ΩMax) | HI-Pot (Vrms) | Schem. | mech. |
|---|---|---|---|---|---|---|---|---|---|

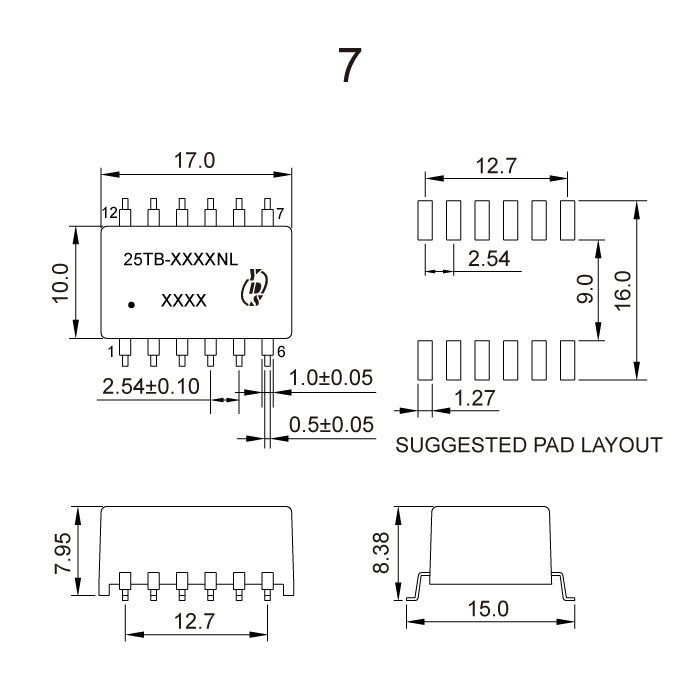

| 25TB-1411KA7NL | A=1CT:1CT, B=1CT:1.414CT | 140 | 0.4 | X | 12 | 0.4 | 4500 | KA | 7 |

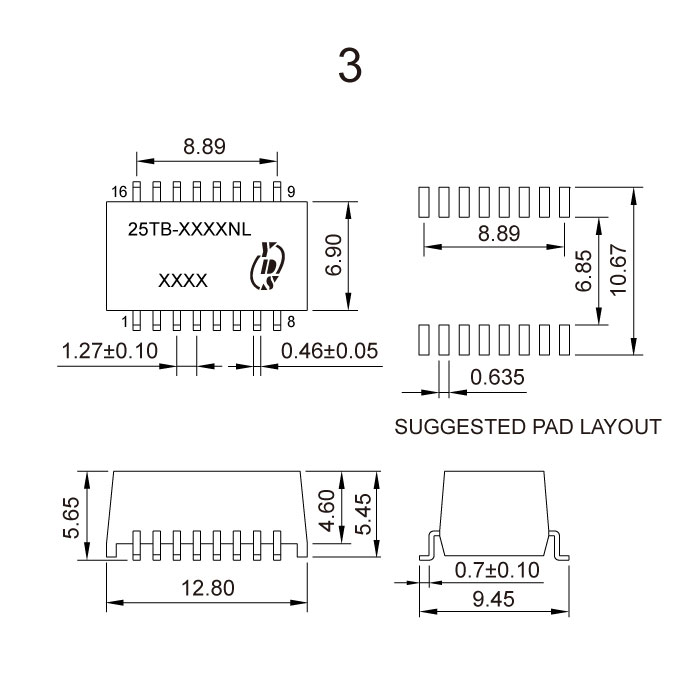

| 25TB-1513C3NL | TX=1CT:1.41CT, RX=1CT:1CT | 150 | 0.3 | X | 20 | 0.4 | 2000 | C | 3 |
Files Download
25TB-Series.pdf
